三菱電機

2011年11月12日

三菱のモジュールパネルの容量がアップしました。

IMG_0673

IMG_6750

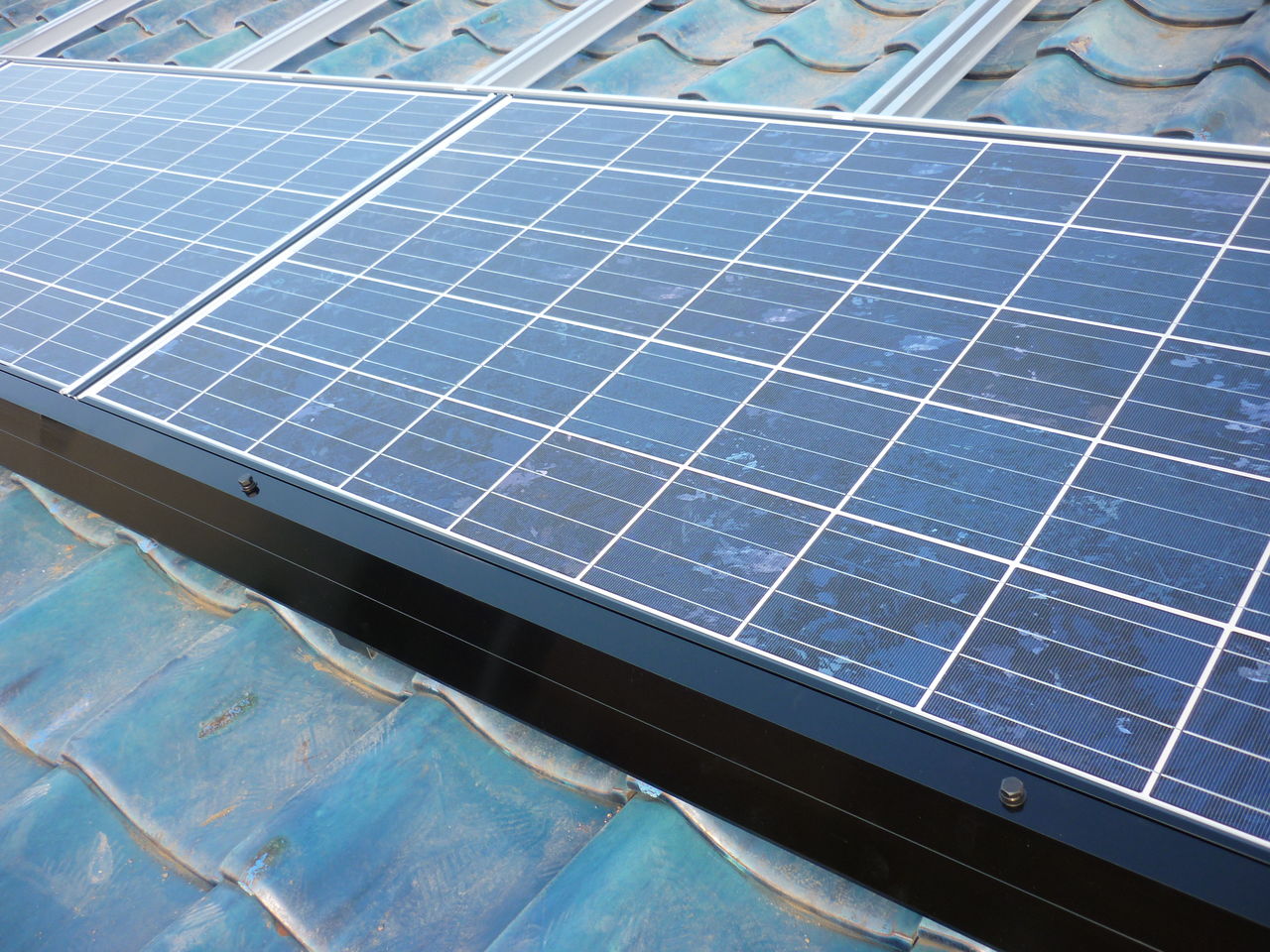

三菱電気(株)の単結晶モジュールですが、200Wから210Wに出力がアップになりました。

モジュールパネルでは、パナソニック(230W)か東芝(240W)と出力では劣りますが、
台形型のモジュールや半分のサイズのモジュールがあり、屋根のスペースに対して
無駄なく綺麗に取付られるのが特徴です。

弊社でもお客様から、お声かけの際は数社からプランを作成して、
一番いいプランのメーカーで見積提出させて頂いてます。

太陽光発電の場合は、初期投資、補助金、売電によるランニングコスト削減など
全てを加味しております。



yosidadenkou at 17:40|Permalink│Comments(0)│

2011年11月01日

太陽光パネルから接続箱、パワーコンディショナー、逆調流ブレーカーへ

西側モジュール外観2

太陽光発電モジュールはパネルの枚数に合わせて、電源系統が分かれます。

今回は3系統の配線となりました。

屋根から3系統(1系統プラス、マイナス2本で合計6本とアース線)が、一度接続箱に集約されます。

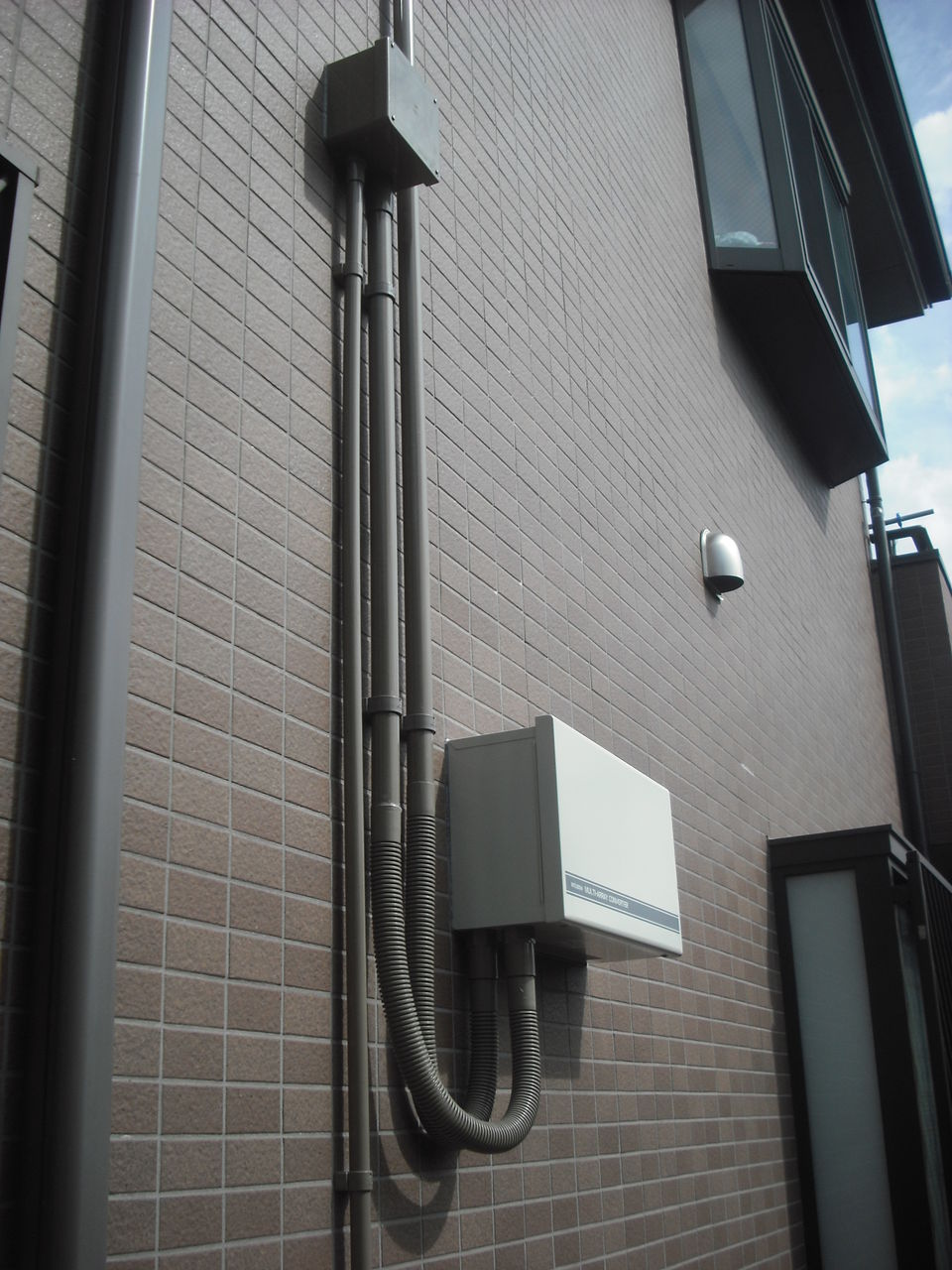

接続箱取付1

上の写真で白い箱が接続箱となり、ここから1本になってパワーコンディショナーまで配線されます。

この時の電源はまだ直流回路です。

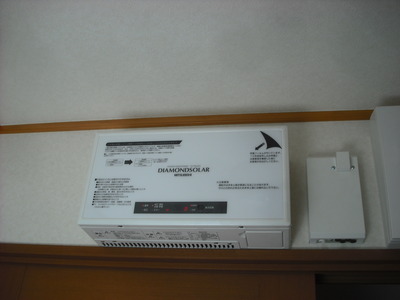

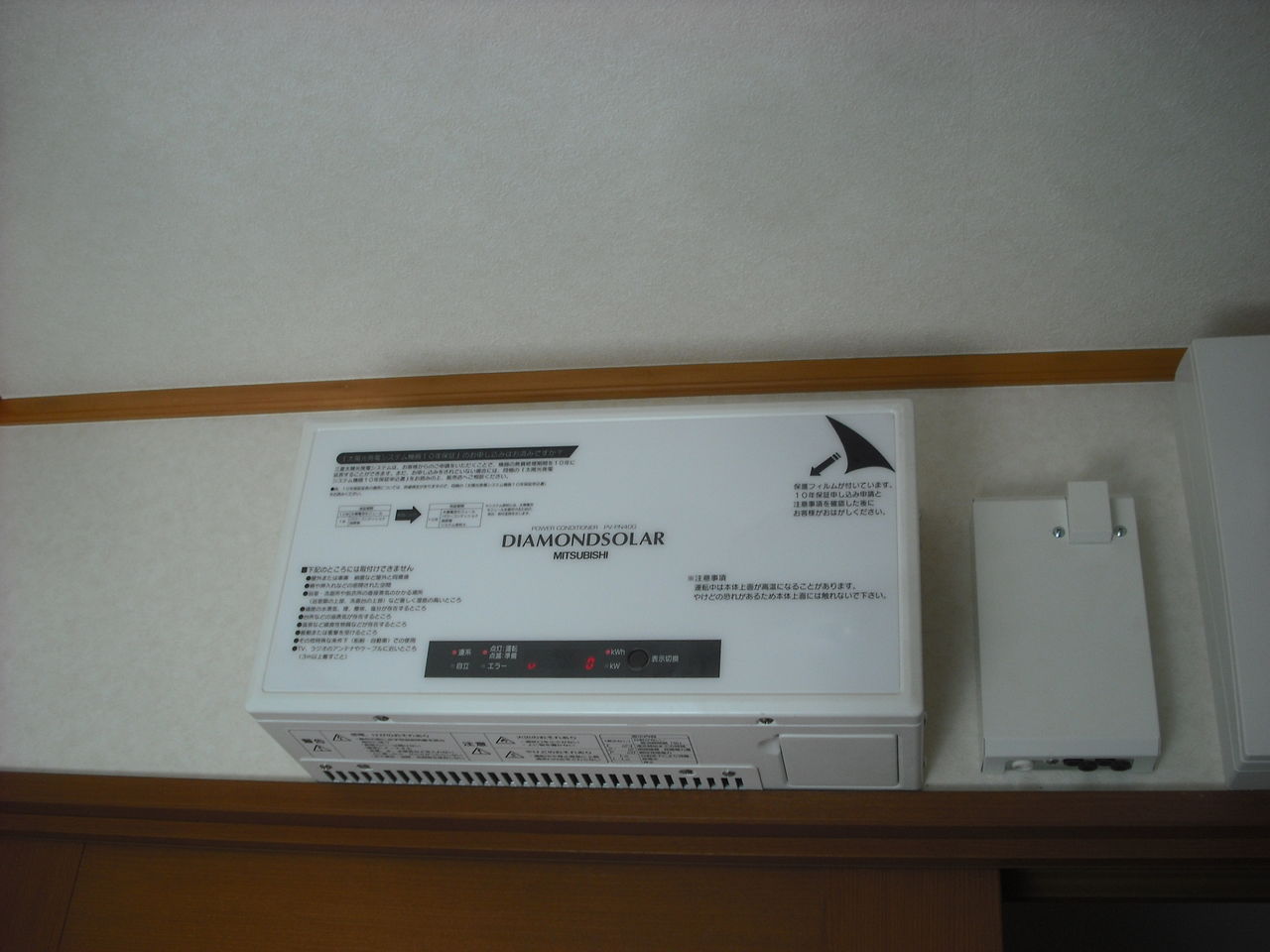

パワーコンディショナー取付2

これがパワーコンディショナーです。

接続箱からきた直流回路を交流回路に変換して、一般家庭でも使えるようにします。

三菱電機では、変換効率が業界最高の97.5%(4KWの場合)となっていてロスの少ない太陽光発電システムを
実現してます。

パワーコンディショナーの電気は、単相三線式100/200Vの回路となって、
逆調流のブレーカーへ流れて行きます。

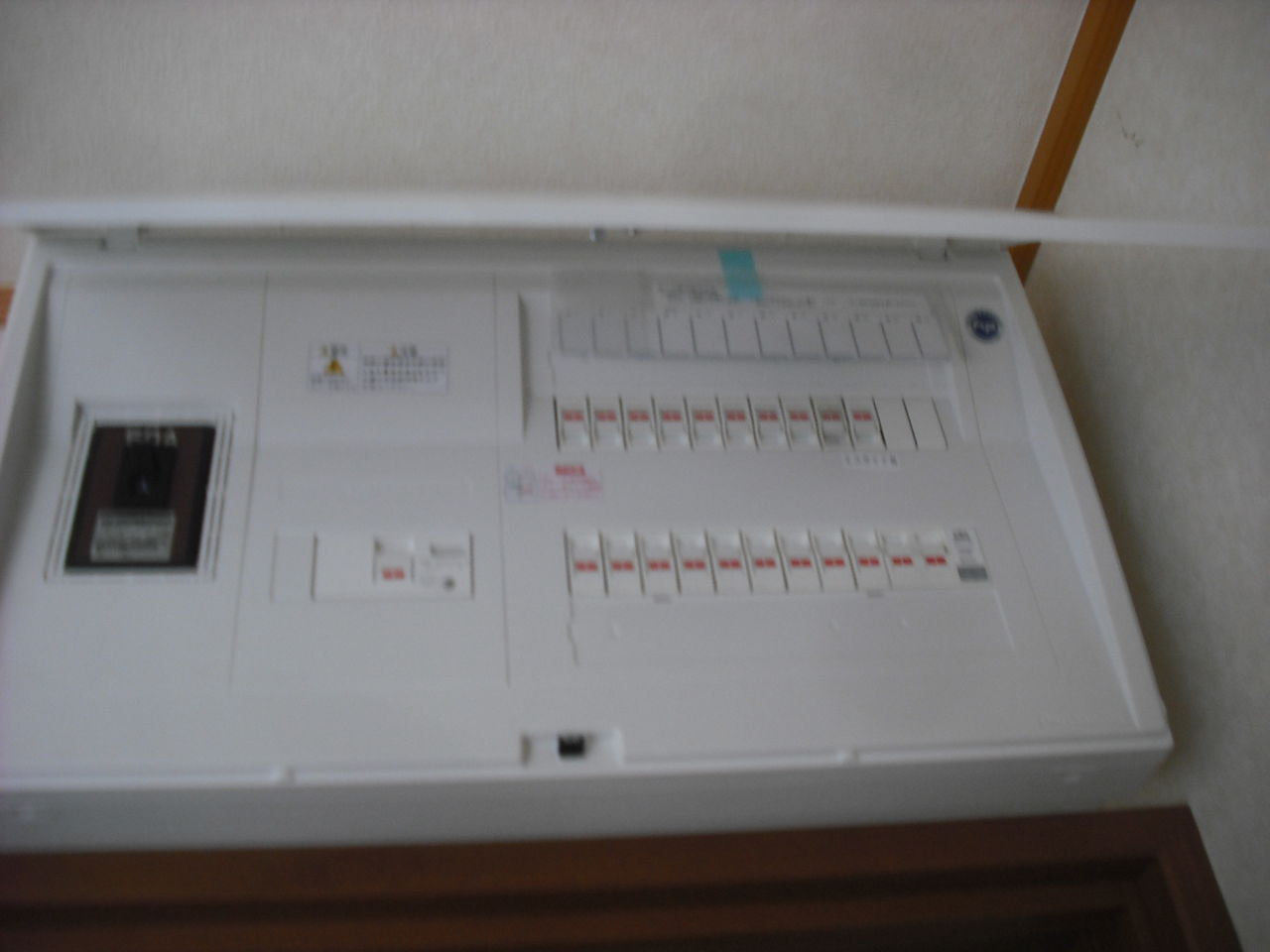

逆調流分電盤取付1

これが逆調流ブレーカー付きの住宅分電盤です。

同相の配線でどちらから電源が来ても、問題ない構造になってます。

これで、太陽光パネルから来た電気を家庭の電気で使えるようにします。

太陽光の電力が、実際つかう電気よりも余る場合があります。

これが余剰電力という物で、電力会社が買い取る電気です。

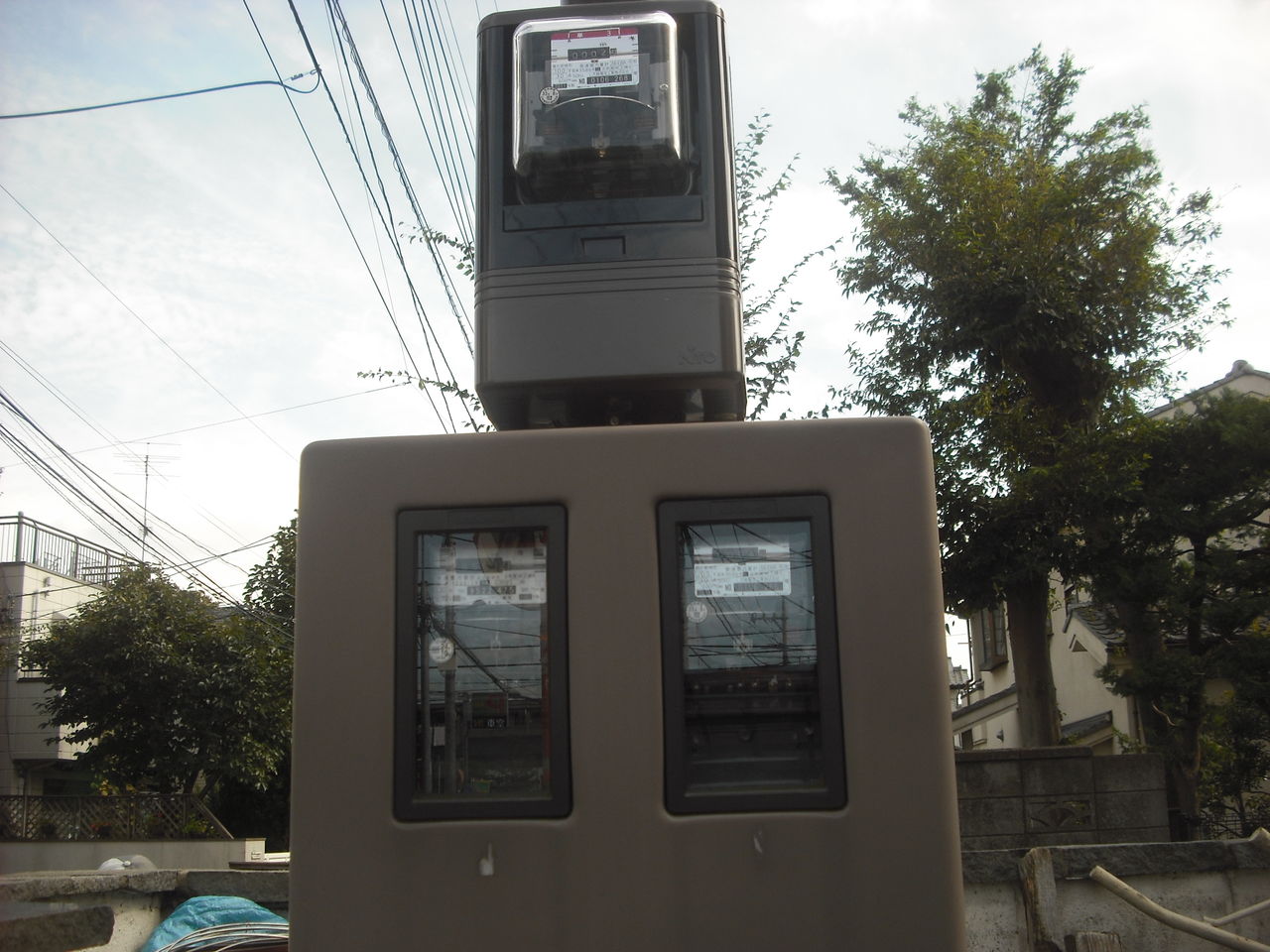

買取電力量計売電電力量計取付1

写真の一番上についてる電力量計が、売電電力量計です。

初期コストが安いのも当然ですが、補助金や売電がどれ位あるかが、
設備償却期間を早めるポイントとなります。

�蟲氾津店�でも見積提出の時に、初期投資、補助金、売電も含めて償却期間を
出して、提案させてもらってます。

エコガイドテレビモニター表示

これがご自宅のテレビで設定されるエコガイドです。

消費電力と発電電力、買取電力が表示されてます。

この時間だと、買取の方が多くなってますが日中だと右上の買取表示の買いが
売りに変わってます。

これを毎日見て、節電意識を高めていくのもいいかもしれないですね。

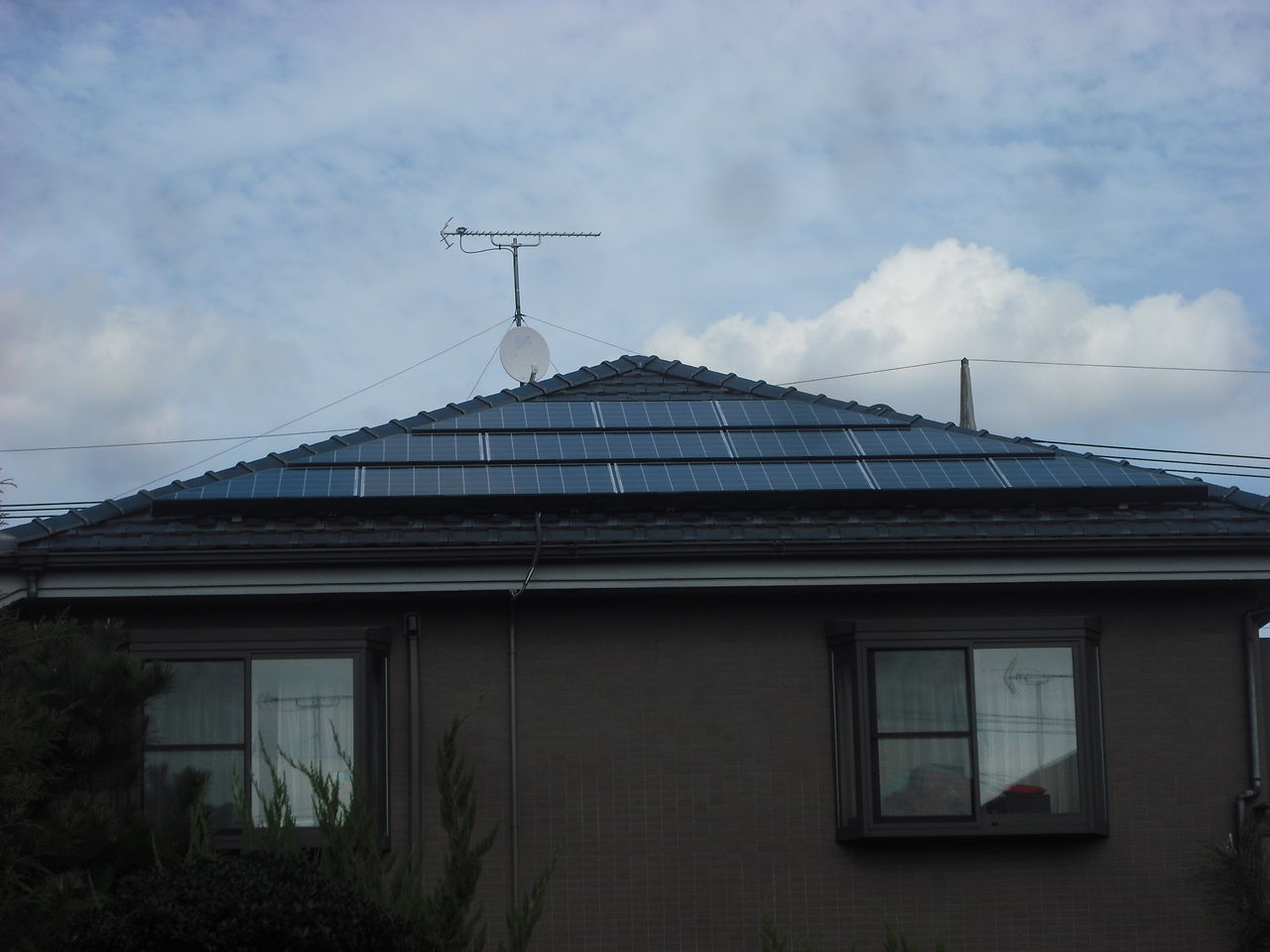

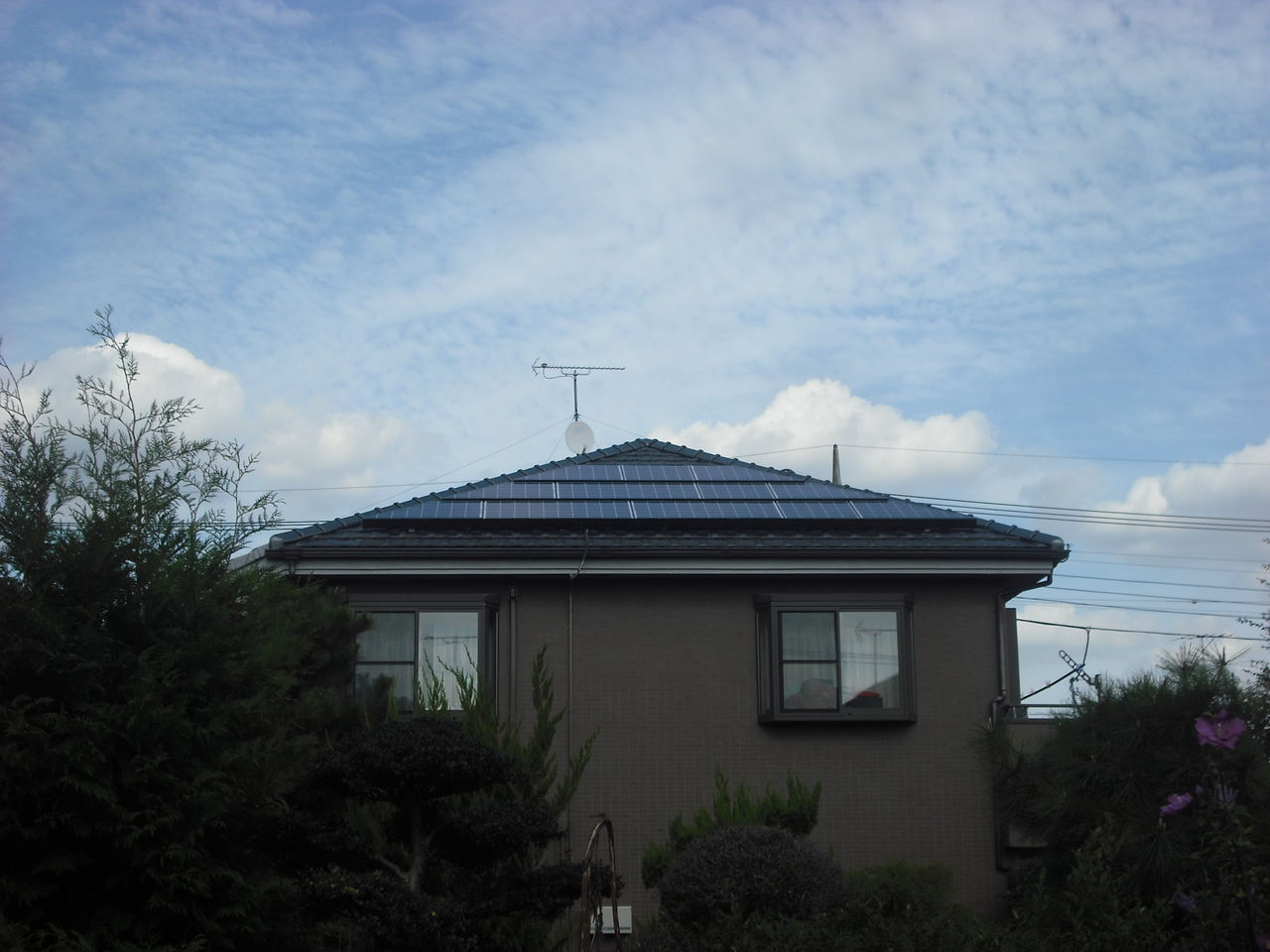

西側モジュール外観1

前にブログで書きましたが、三菱では斜めカットの太陽光モジュールがあるので、

寄棟屋根に対して納まりが綺麗で、スペースを無駄なく使えるのが特徴です。



yosidadenkou at 20:47|Permalink│Comments(0)│

2011年07月07日

太陽光発電を輸出産業へ









































ちょっと紹介が遅れてしまいましたが、7月3日の日経新聞からですが、
日本の太陽光発電関連企業が、国と一体になって東南アジアや中南米に、
大規模な太陽光発電システム設置を目指すそうです。

1件の受注で数百億円に及ぶ事もある、メガソーラー計画なので政府開発援助(ODA)などを利用して、
国が受注の後押しをするそうです。

こういう事業で、国内メーカーが他の国との競争に勝ち抜いていくと、
最終的には価格が下がり、高出力のソーラーパネルが増えていく可能性があります。

今まで以上に国内に、太陽光発電を普及させる為にも更なるイノベーションと、
コスト削減に、各メーカーが取り組んでいただきたいです。


この記事にありますが、2010年世界市場で日本の太陽光発電はランク最高がシャープの8位と、
2006年に比べて(上位5社に京セラ、シャープ、三洋電機)大分下がっています。

補助金の打ち切りや、余剰電力買取金額が電力会社と同じ金額だった事などで、
需要が伸び悩み世界から取り残されてしまいました。

一昨年辺りから、買取金額を倍にしたり、補助金を大幅に増やすなどして、
差を縮める努力を始めました。

ここに来て、高出力のソーラーパネルの出始めたので、更なる技術革新が期待出来ます。

試算では、2015年の太陽光発電量は2010年の5倍になる報告も記載されてました。

弊社も地道な努力で、この波に乗れればと思います。


yosidadenkou at 17:02|Permalink│Comments(0)│

2011年06月15日

寄棟屋根、方形屋根には台形型太陽光パネルを

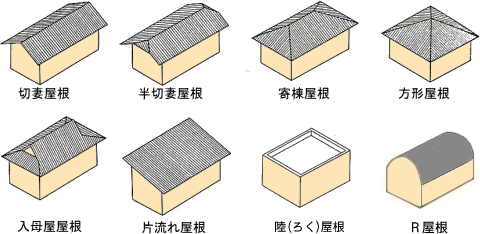

image_roof

太陽光発電を一般住宅に屋根に取り付ける場合は、いろいろな方法がありますが、
上の画像で寄棟や方形屋根など、斜めに向かって伸びていく時には、
台形型のソーラーパネルをお勧めします。

多結晶長方形モジュールpct07    多結晶正方形モジュールpct07

こちらは標準太陽光モジュールと、半分の場合の写真です。

寄棟屋根の場合に、これらのパネルを組み合わせた場合は、
角が半端に出る納まりになるので、仕上げが美しくありません。

多結晶型台形モジュールpct09

こちらは三菱電機で販売している、台形型のモジュールです。

寄棟の場合は、こちらの方を使えばパネルに角が出てこなくて、
屋根の形にあった、ソーラーパネルの納まりになります。

この台形型太陽光パネルは、三菱電機以外では販売してないので、
自宅の屋根が寄棟屋根や方形屋根の方は、台形モジュールを販売してる
三菱電機製品の取り付けを、お勧めします。

�蟲氾津店�では、太陽光発電設備での設計、施工、補助金申請書類作成、
売電料金を含めた、設備償却期間を提示してベストなプランで見積書を提出します。

お気軽にお声掛けの程、宜しくお願いします。

三菱電機のURLです。
http://www.mitsubishielectric.co.jp/service/taiyo/




yosidadenkou at 15:20|Permalink│Comments(0)│

2010年11月12日

太陽光発電電気系統

10月12日のブログでお伝えした、実家の太陽光発電システム続編です。

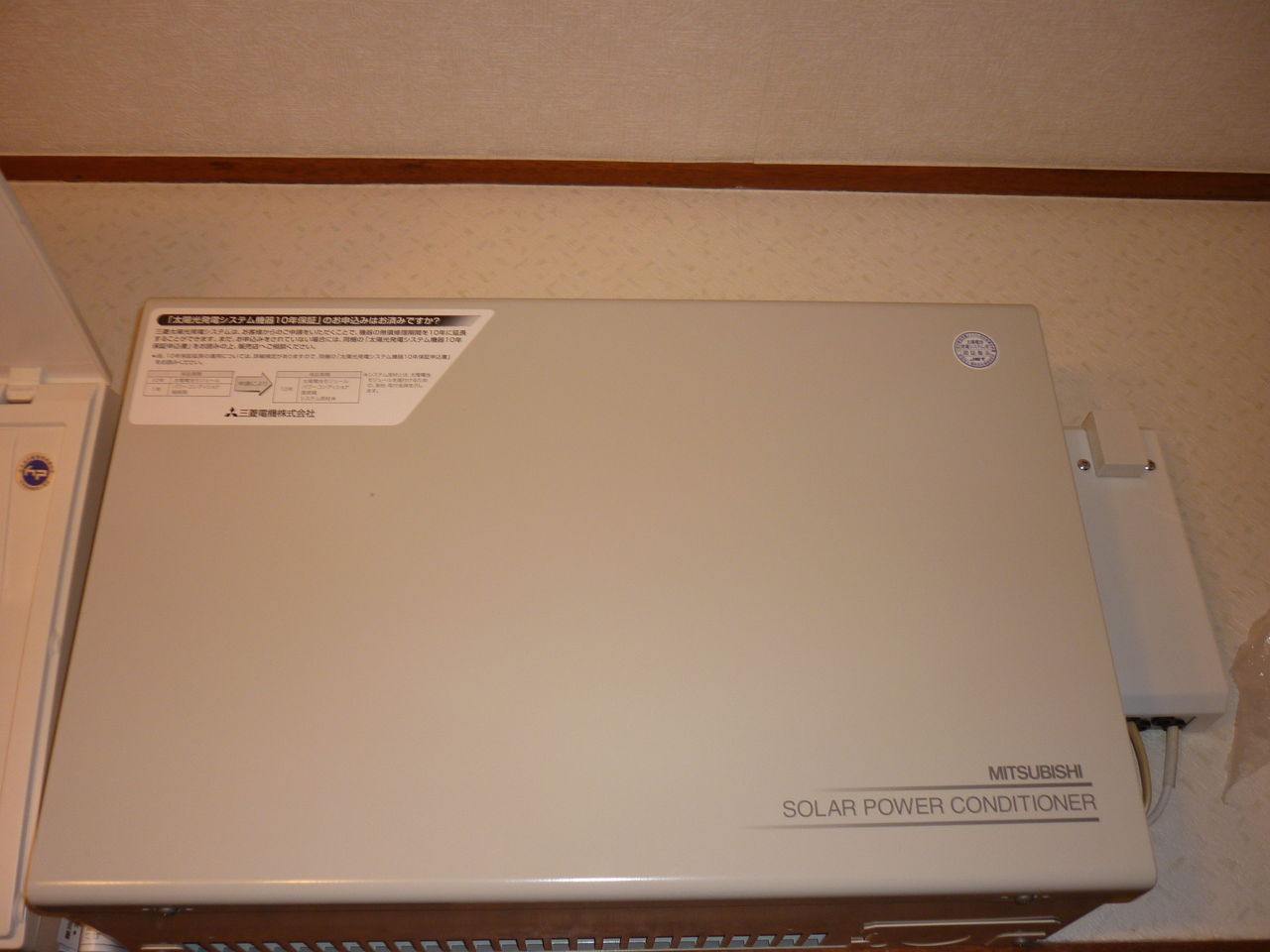

パワーコンディショナー

















屋根のソーラーパネルで作られた電気は、直流電圧の為にそのまま一般家庭に使用する事は出来ません。

直流から、交流に変換するパワーコンディショナーが必要になります。

上の写真が三菱電機のパワーコディショナーです。

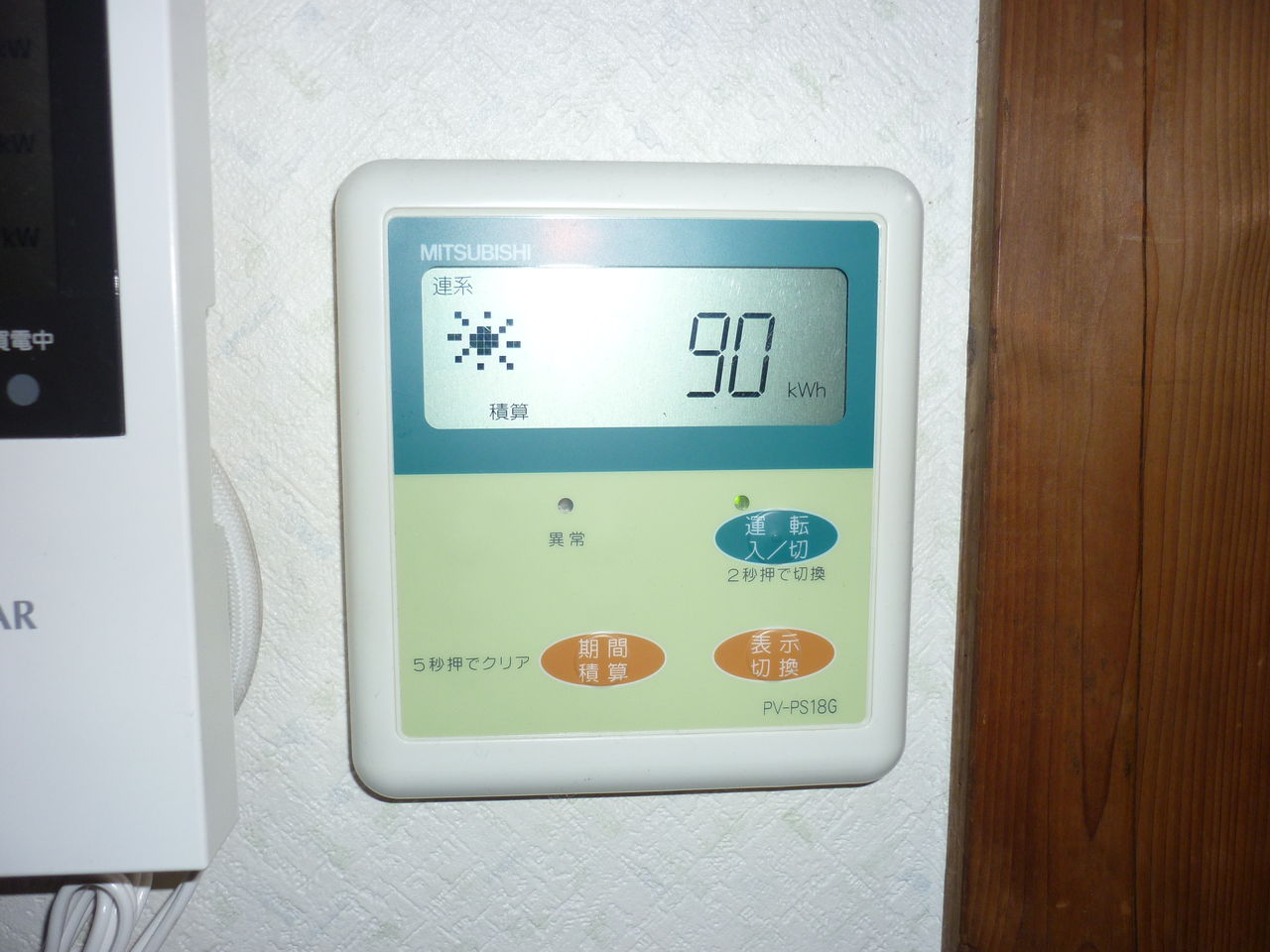

パワコンリモコン



















パワーコンディショナーのリモコンです。

左上に太陽の表示があるので、太陽光発電が動作してる事が解ります。

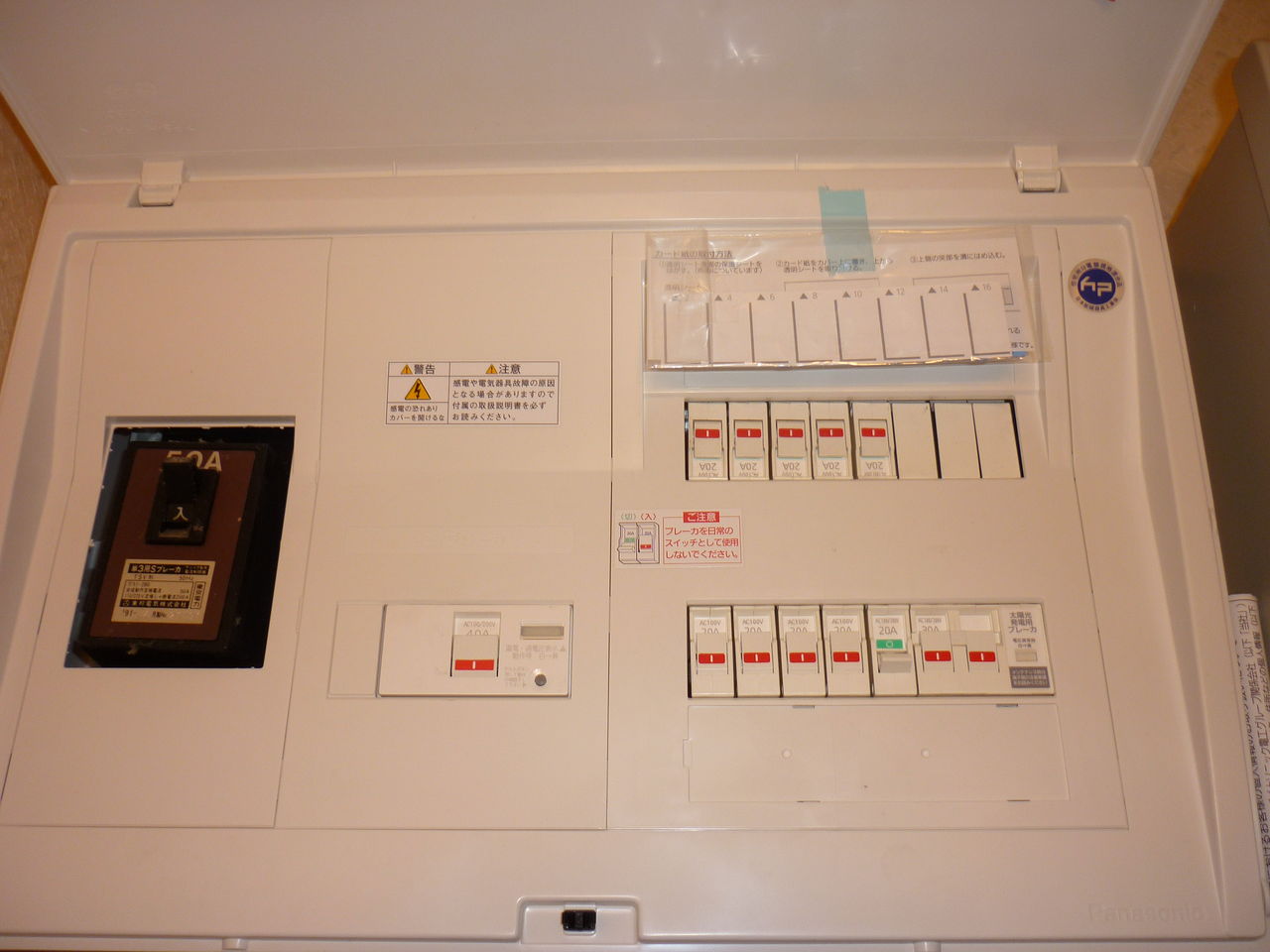

逆調流分電盤

















パワーコンディショーナーから交流に変えられた電気は、上の写真右側にある、逆調流のブレーカーにより売電と買電両方から電気が流れてくる仕組みなっています。

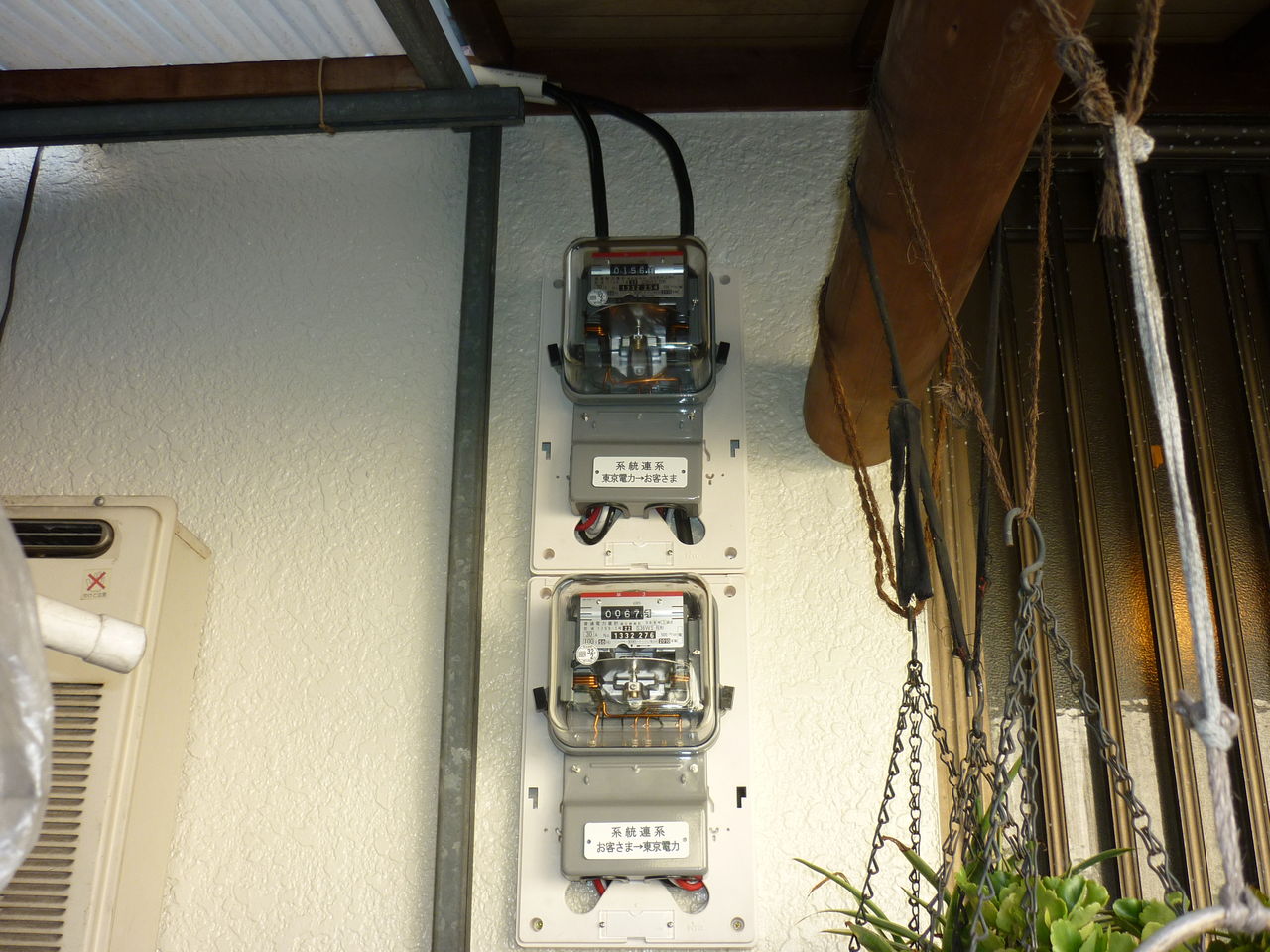

電力計1
















こちらが電力量計です。
上が東電から電気を買う時に、カウントされる買電メーターです。

夜間や雨の日などは、こちらのメーターが動きます。

下のメーターが売電メーターです。

ソーラーパネルから作られた電気が、余剰電力になった時に下の電力量計が動きます。

余剰電力は1Kwh48円で東京電力が買い取ります。

一般家庭が使う電力料金の倍になるので、余剰電力が多くなるほど設備の償却期間が早まる仕組みです。

正面登り



















玄関には登りも設置しました。

実際の売電がどのようになったかは、又ブログに掲載します。



yosidadenkou at 13:36|Permalink│Comments(0)│

2010年10月12日

太陽光パネル取付工事

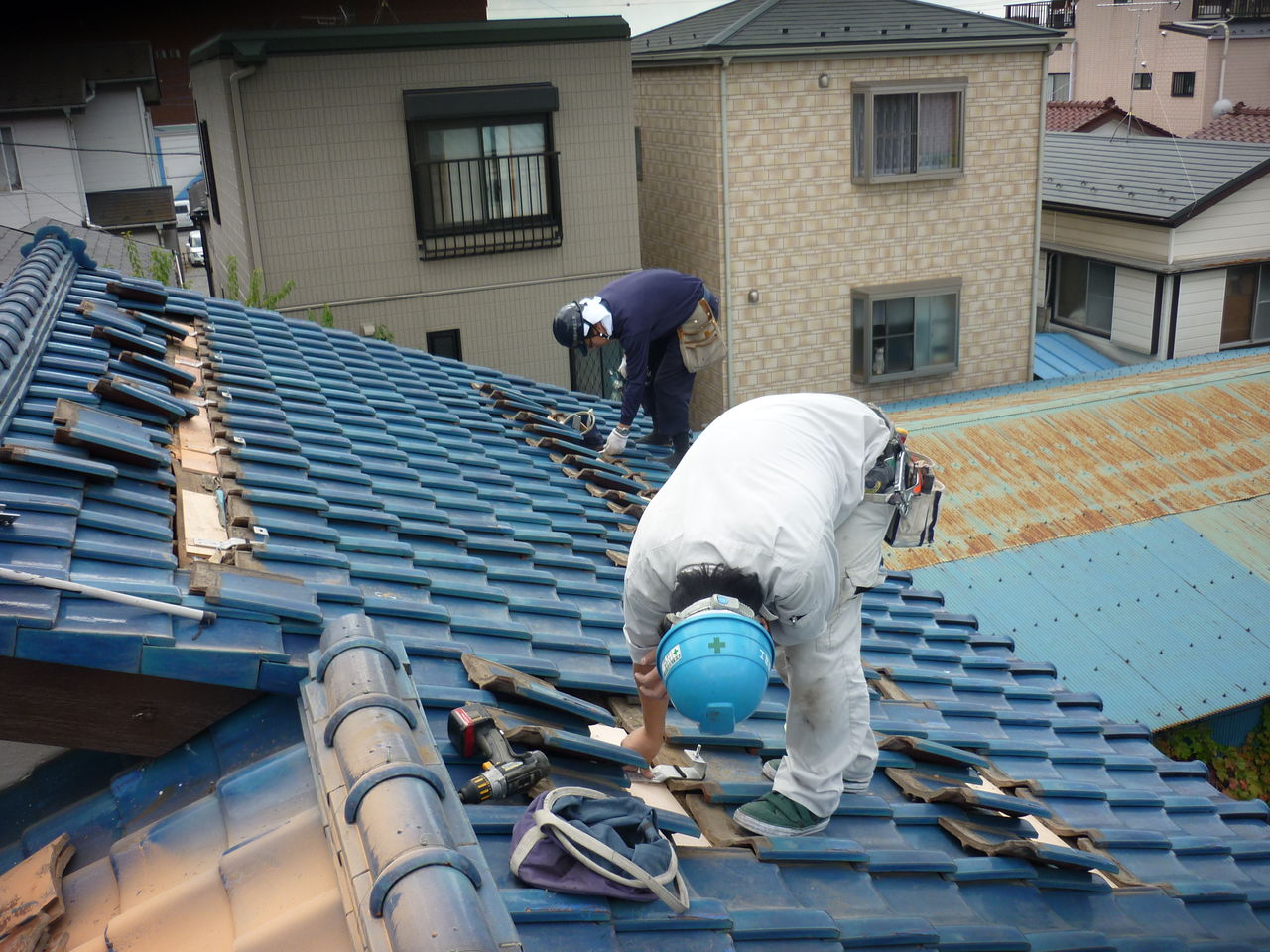

金物取付6

















10月8日にお伝えした、実家の太陽光発電パネル設置工事の続きです。

瓦を外して金物を取り付けた後は、パネル用のレールを取付ます。

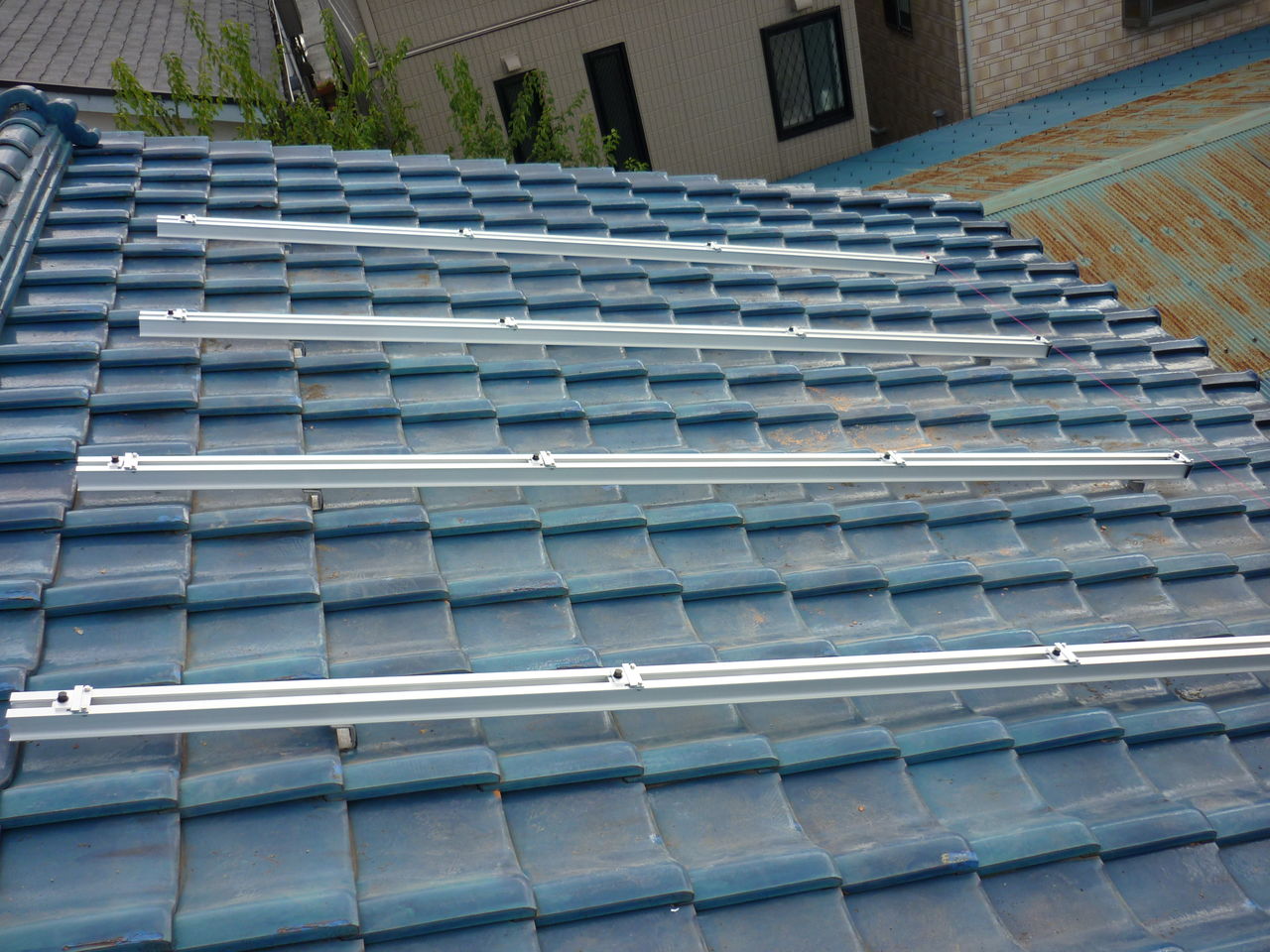

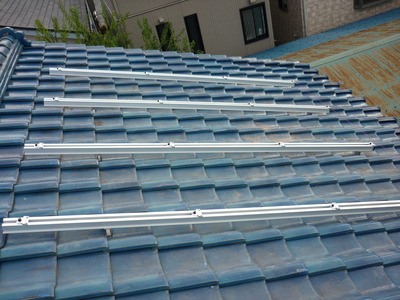

レール付け1

















まずは縦レールを取付て

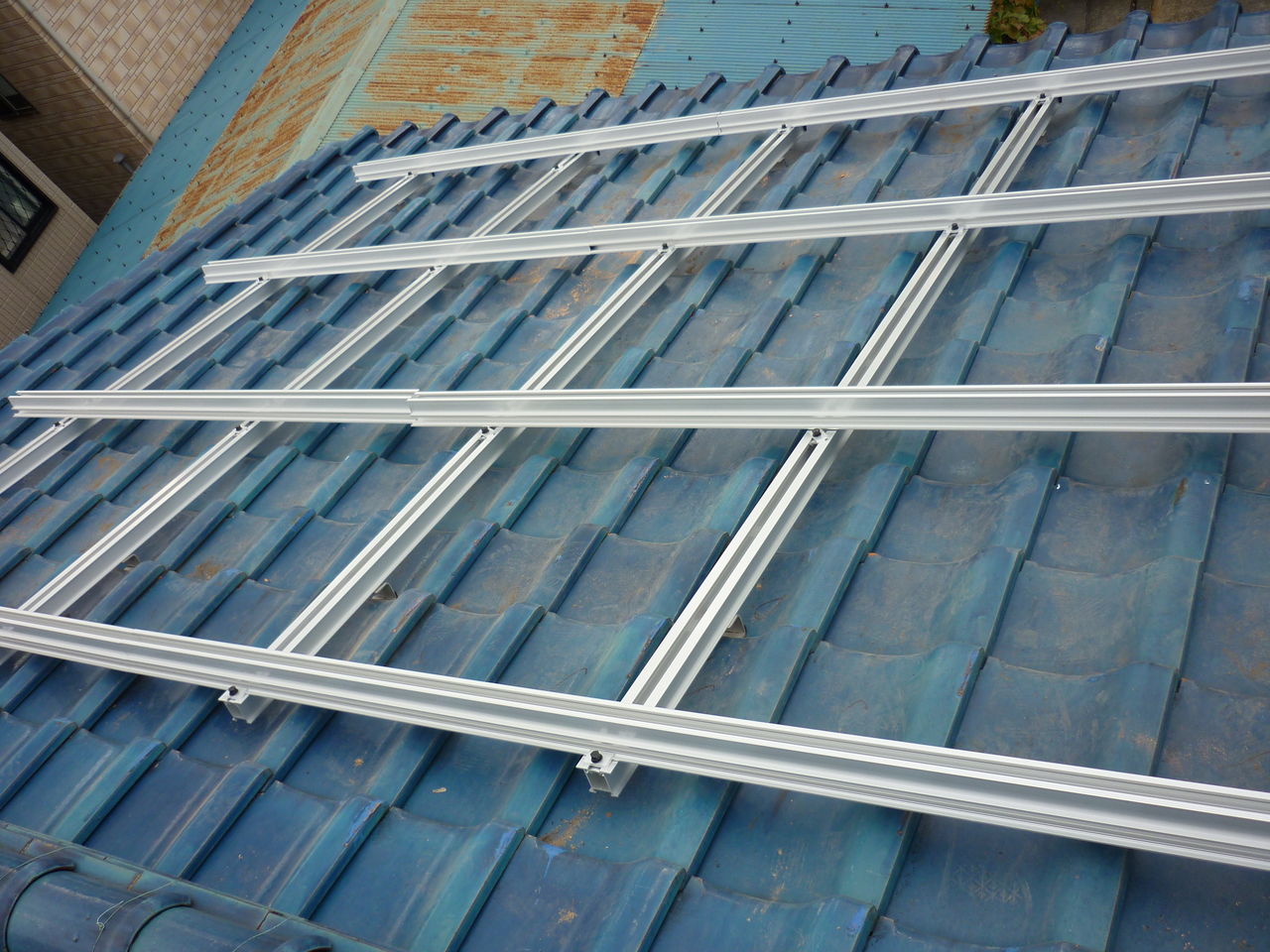

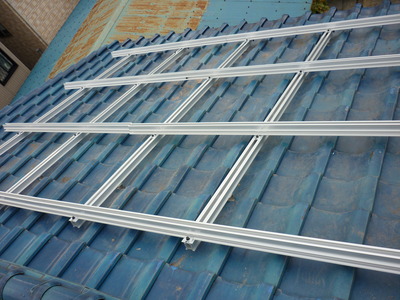

レール付け2

















それから、横のレールを上に乗せていきますこの時にパネルの割り付けを再度確認する必要性もありますね。


この状態まで進んでから、初めて太陽光パネルを乗せる事が、可能になります。

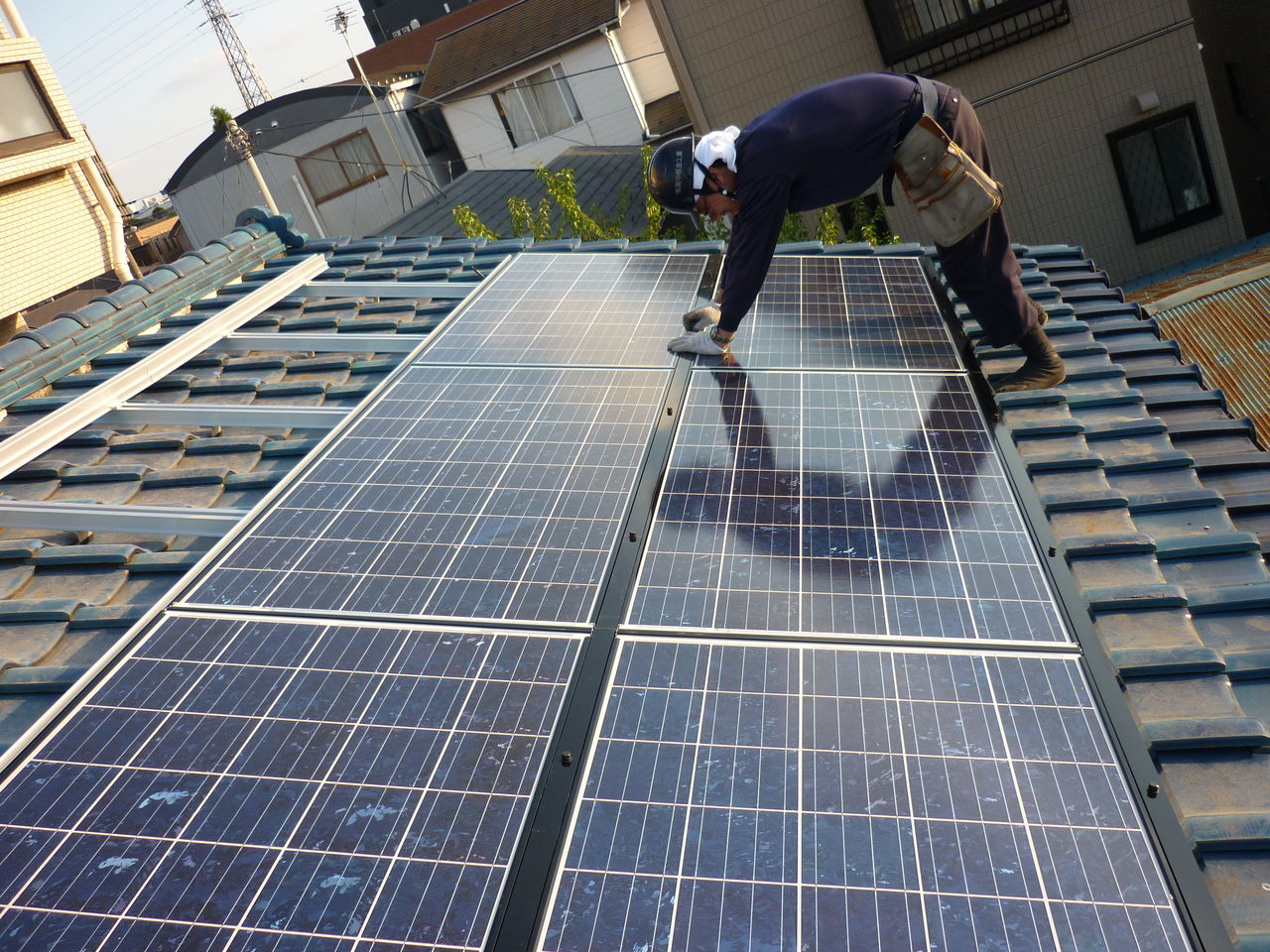

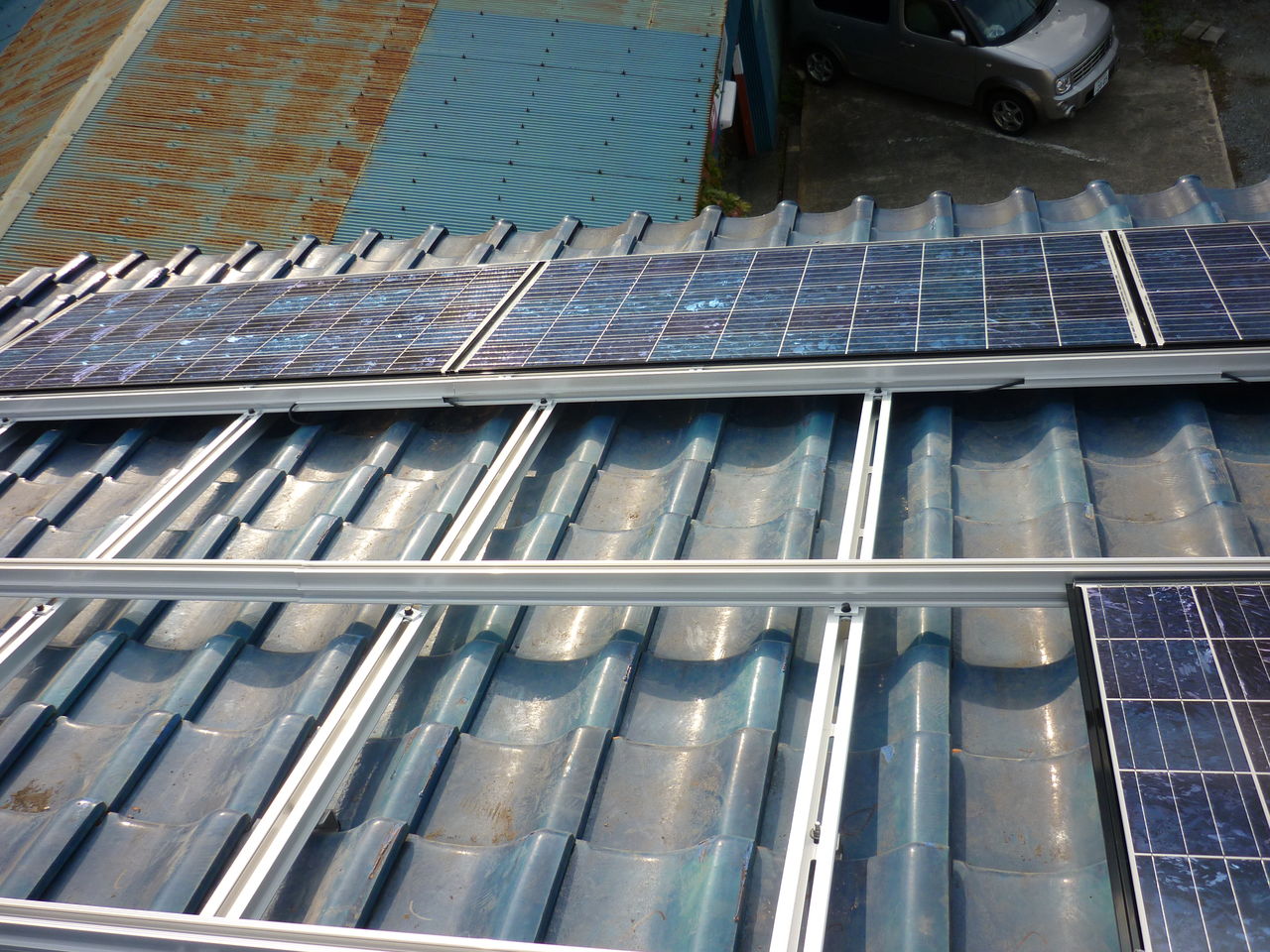

パネル取付工事1

















パネル取付工事4



















パネル取付工事5

















パネル取付工事3

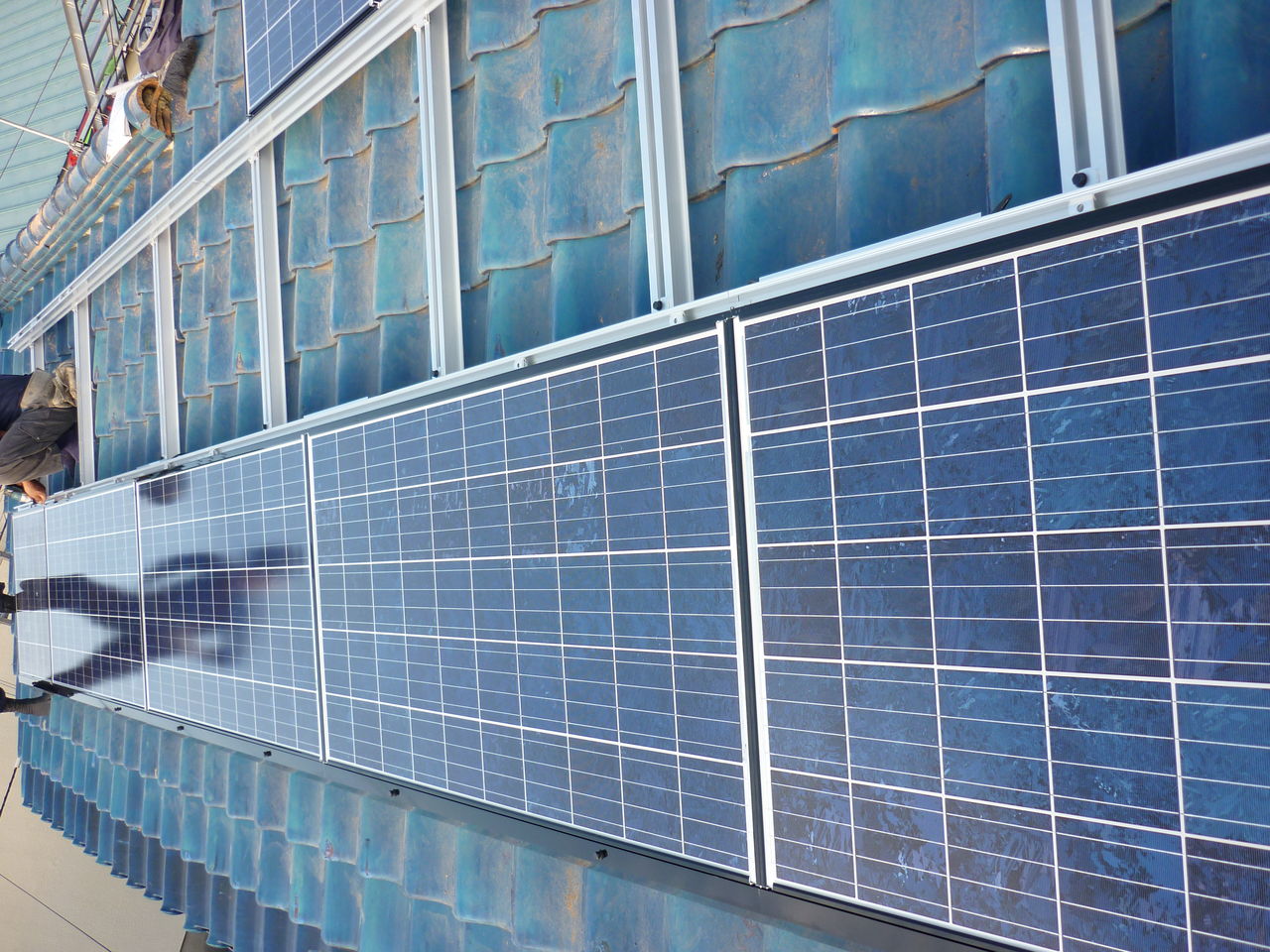

パネルは順番に乗せていきます。

重さもかなりあるので、落としたりしないように細心の注意を払って取り付けていきます。

パネル取付工事7

















今回の完成形です。

185Wが10枚と92.5Wが3枚のシステムとなりました。

次回は部屋内に取り付ける、パワーコディショナーや双方向分電盤、エコガイドの取付工事をお伝えします。



yosidadenkou at 12:55|Permalink│Comments(0)│

2010年10月08日

まずはレール用金物取付

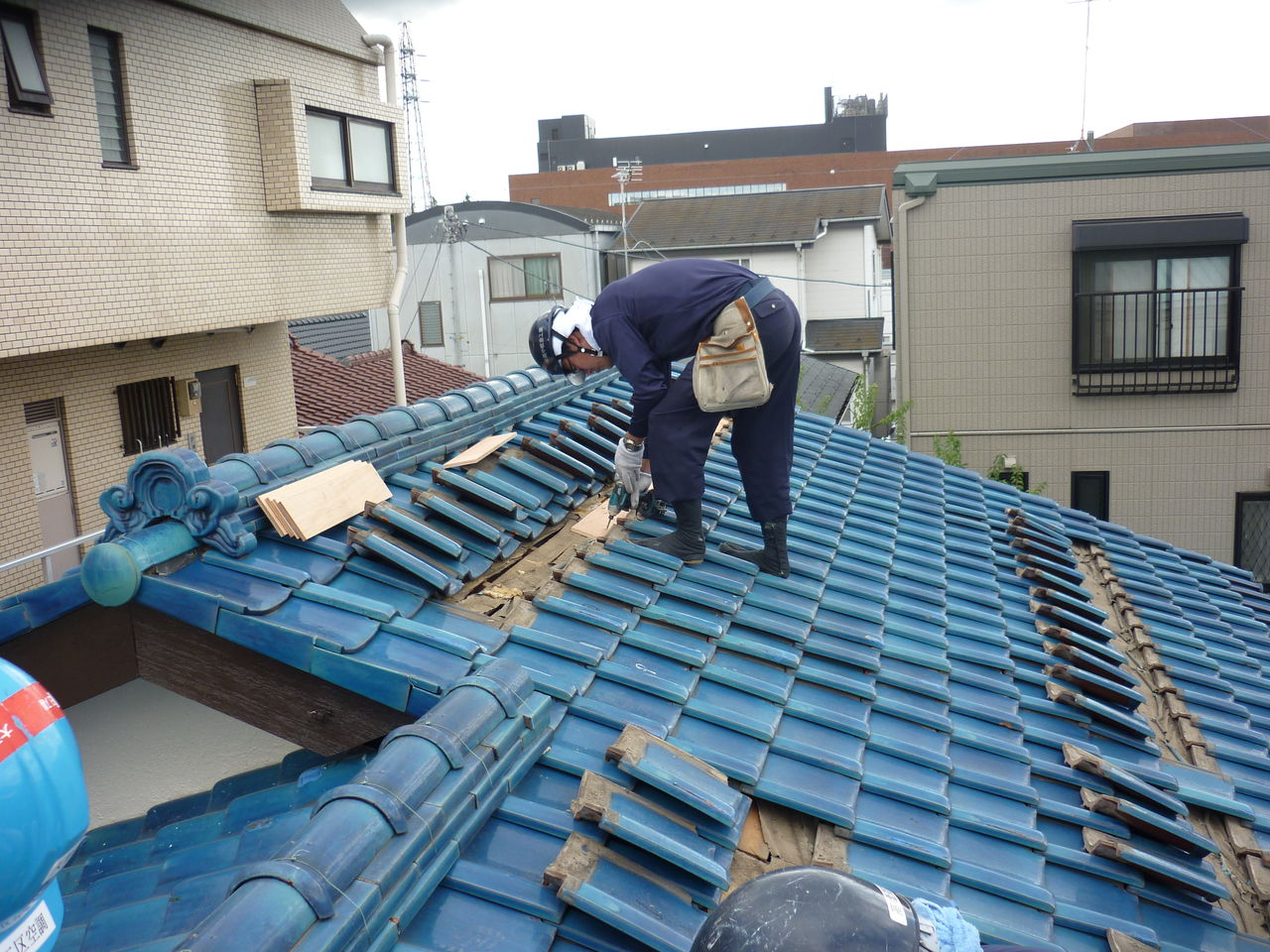

P1010738


















まずは、パネルの割り付け図面に合わせてレール用金物を取付ます。

和瓦の場合は、瓦をずらしてから垂木に金物用の取付板をビス止めにしてから、レール用金物を取付ます。

取付金物は厚みがあるので、そのままだと瓦は納まりません。

そこで、瓦の内側を削って隙間が出来ないようにして、納めていきます。

瓦の上側は、水きりになっているのでそこは絶対に削ってはいけません。

太陽光発電協力会社 有限会社 ?中板金工業さんのホームページです。
http://www.takanaka-bk.com/


yosidadenkou at 13:03|Permalink│Comments(1)│

2010年07月02日

太陽光発電のページが出来ました。

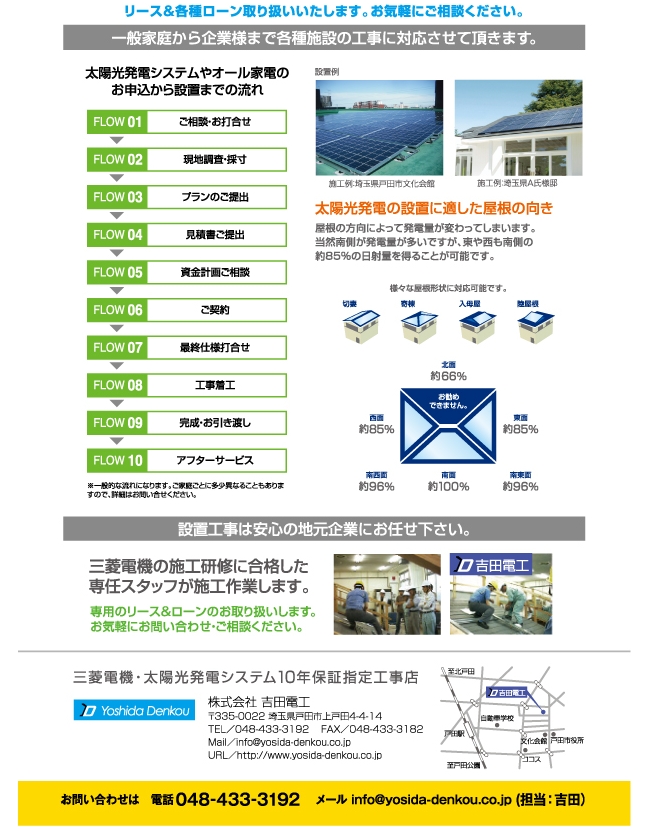

6278Bg93c93d8DH_A48360838983V955C_93FC8Deol


6278Bg93c93d8DH_A48360838983V97A0_93FC8Deol

吉田電工のホームページですが、只今リニューアルをしながら随時アップをしています。

この度太陽光発電のページも作成しました。

吉田電工では、三菱電機10年保証指定工事店の講習会を受けているので、お客様に引き渡しの際は製品に10年保証を付けています。

弊社では、プラン、見積、電気代シュミレーション、補助金申請の書類作成のサポート、施工、アフター全て取り扱っています。

太陽光発電を検討されている方は、一度ご相談をください。

yosidadenkou at 12:56|Permalink│Comments(0)│

2009年07月03日

太陽光発電設備電力交換率

今日は吉田電工がこれから事業として、力を入れたい太陽光発電システムのパワーコンディショナーについて掲載します。

パワーコンディショナーは太陽光電池から出来た、直流電力を交流電力に変える装置の事をいいます。

主要メーカー(京セラ、シャープ、三洋電機、三菱電機)で電力交換率を比較してみました。

pwc_02 京セラ 京セラ PVN−403F 定格出力 4.0KW 定価330,000円

             電力交換率 94.5%  京セラパワーコンディショナー仕様



photo_jh-s8s3シャープ

             シャープ JHーL8S3 定格出力 4.5KW 定価304,000円

             電力交換率 94% シャープパワーコンディショナー仕様



tl40a4三洋

           三洋電機SSI-TL40A4 定格出力 4.0KW 定価295,000円

           電力交換率 94.5% 三洋電機パワーコンディショナー仕様



photo05三菱

          三菱電機 PV-PN40G 定格出力 4.0KW 定価350,000円

          電力交換率 97.5% 三菱電機パワーコンディショナー仕様



 以上のようになります。定価は三菱が一番高いですが、電力交換率は一番いいです。

吉田電工としては10年保証工事業者登録を終えた、三菱電機の製品で太陽光発電設備の、見積、施工、補助金申請手伝い等を行う予定です。












yosidadenkou at 16:40|Permalink│Comments(0)│

2009年06月12日

太陽光発電設備講習会


昨日今日と東和電材株式会社が主催した、三菱電機による太陽光発電講習会に自分と従業員を含めて3名で参加してきました。

今回の講習会を受講後に、製品の10年保証IDを取得出来る試験を受ける事が出来ます。

講習では実際に瓦屋根やスレート屋根にパネルを取り付ける、講習を受け防水に対する注意点や、金物の寸法に出し方などの説明を受けました。

又パネルを取付てから電気的に使用をする工事方法や、商品説明、補助金の概要、など様々な事を学ぶことが出来ました。

三菱電機としては、10年保証を取っている人に販売施工をして欲しいのが基本路線になっているようです。

吉田電工としても、すぐに10年保証の制度を取得して、メーカーや代理店から信頼される業者として太陽光発電を会社の強みとしてトライして行きたいです。

目標としてはID取得後、ホームページやチラシ、ポスターなどを作成して8月頃に本格稼働出来ればと思います。





yosidadenkou at 18:44|Permalink│Comments(2)│
